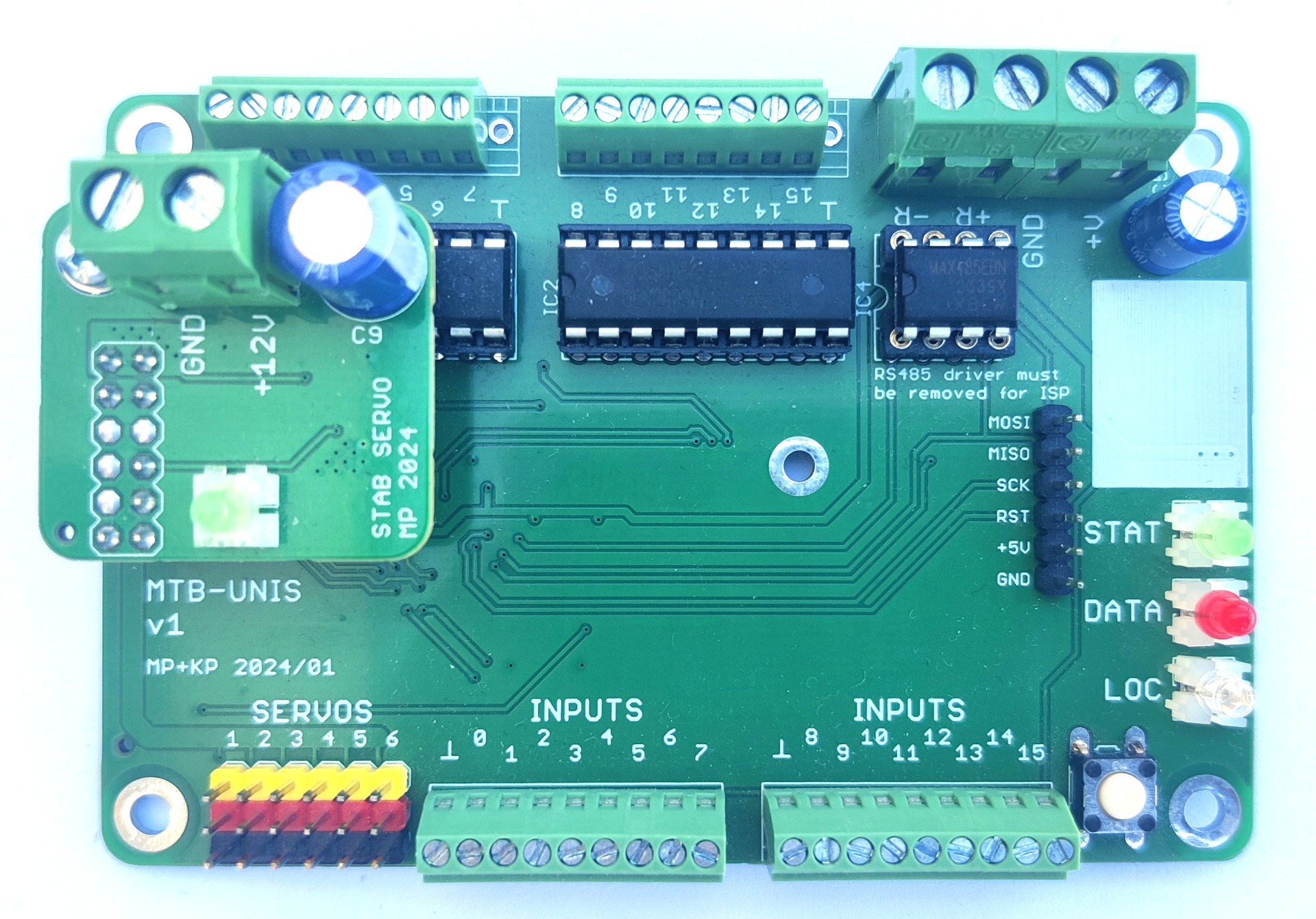

Modul MTB-UNIS umožňuje připojení digitálních vstupů, digitálních výstupů, S-com výstupů a serv. Autorem modulu je Ing. Michal Petrilak.
- Počet vstupů: 16 (připojení TTL signálů, spínacích kontaktů nebo otevřených kolektorů).
- Počet výstupů: 16 spínacích tranzistorů, tj. 8 dvoučinných přestavníků.
- Počet serv: 6.
- Ovládaní až 16 návěstidel vybavených rozhraním S-com.
- Kmitání výstupů.
- Napájení: 7–17 V DC.
Budiče výstupů můžou spínat zátěž 28V/0.5A pomocí tranzistoru NPN s otevřeným kolektorem. Vstupní obvody jsou navrženy univerzálně pro připojení binárních signálů (kontakty relé, TTL, aj.). Vstupy obsahují pull-up rezistory.
Srdcem modulu je procesor ATmega128a, který obsahuje všechny potřebné funkce pro řízení a komunikaci. Připojení signálů je realizováno pomocí svorkovnic, rozhraní MTBbus se připojuje také svorkovnicemi.

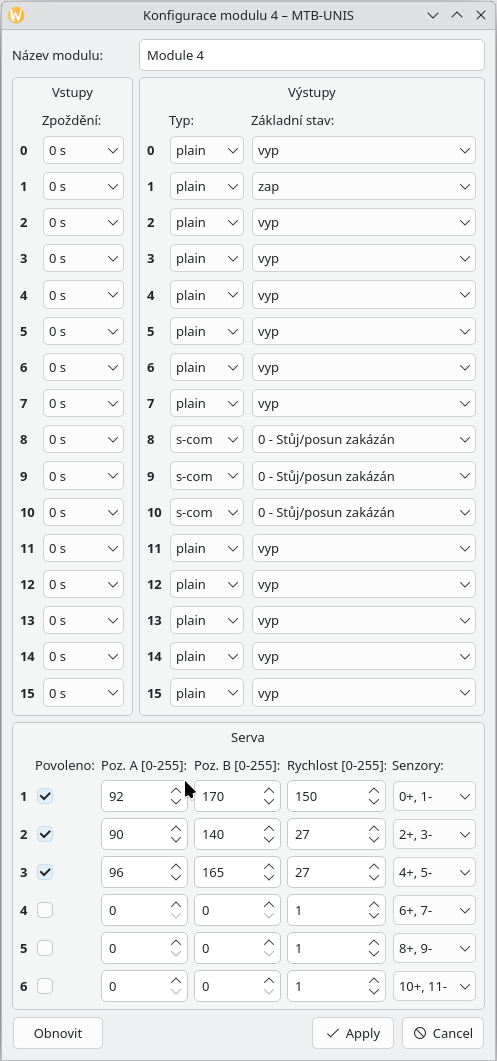

Konfigurace modulu

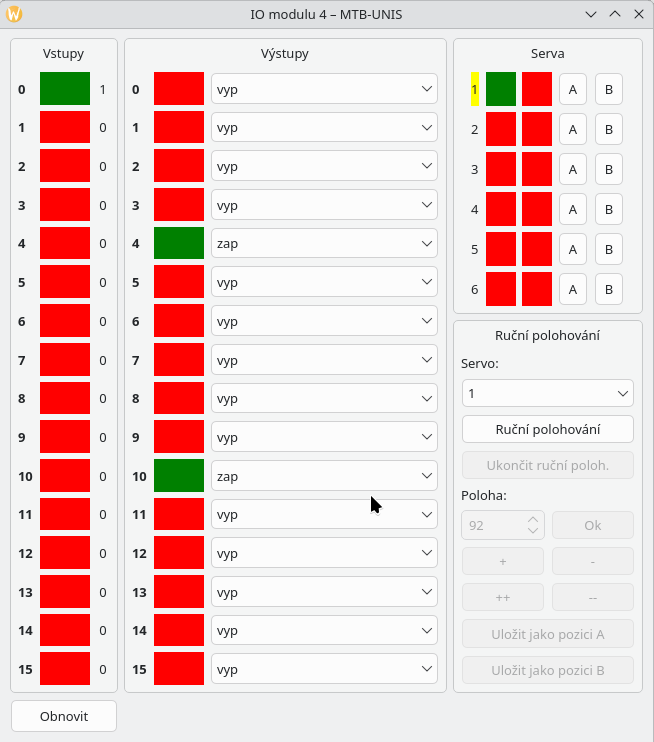

Stav modulu
