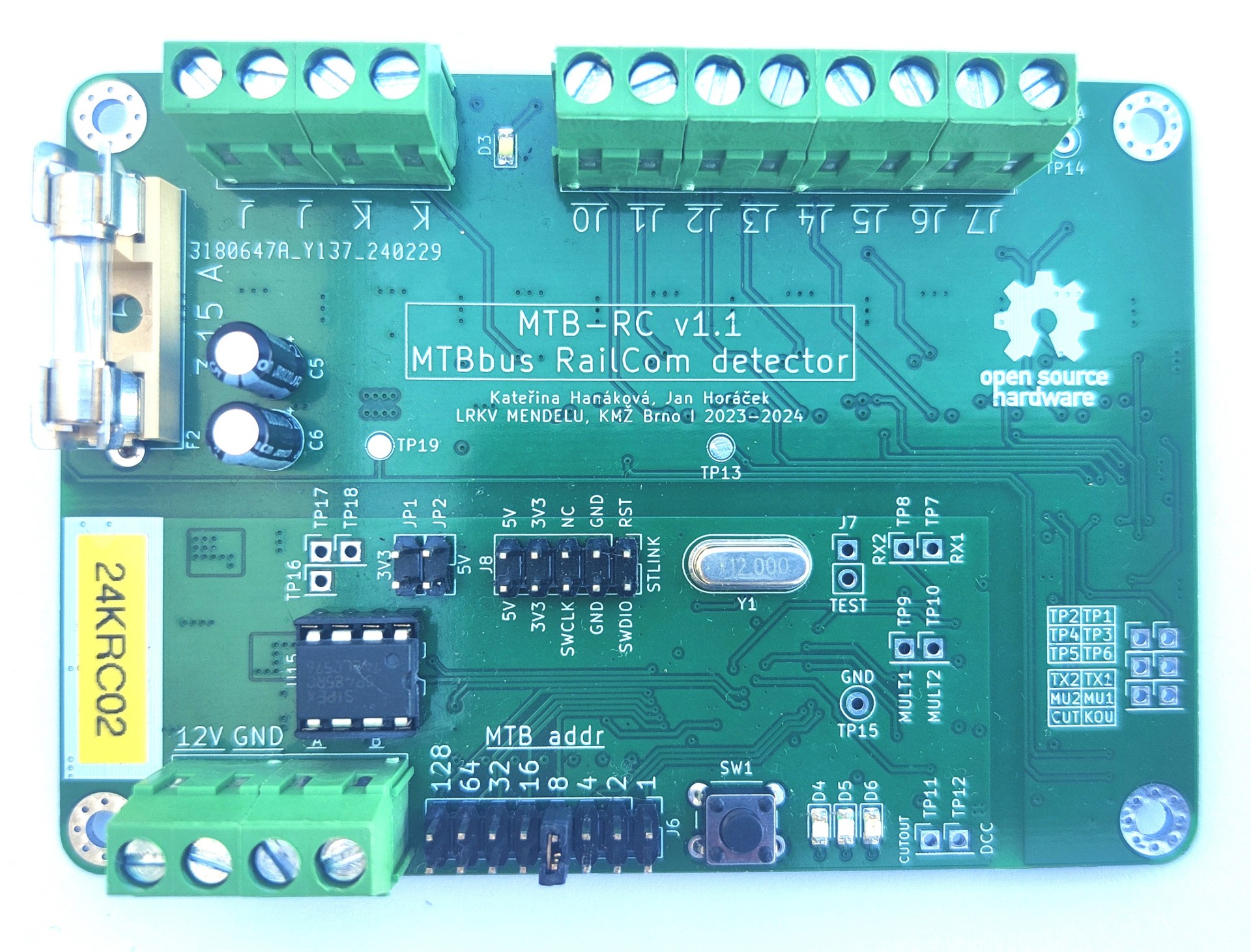

Modul MTB-RC umožňuje připojení 8 kolejových obvodů, ze kterých pomocí protokolu RailCom vyčítá adresy přítomných DCC dekodérů.

  • Počet kolejových obvodů: 8.
  • Umožňuje čtení DCC adres přítomných mobilních dekodérů.
  • Čtení RailCom kanálu 1.
  • Čtení všech přítomných dekodérů pomocí detekce odpovědi v RailCom kanálu 2.
  • Funkční čtení adres při spojení až 3 sousedních kolejových obvodů.
  • Napájení: 8-20 V DC + JK ze zesilovače.
  • Ochrana IO a napájení před přepětím, opačnou polaritou a ESD.

Veškerá výrobní data modulu jsou k dispozici pod otevřenou licencí. Očekává se automatické osazování součástek.

Schéma, deska, firmware

Modul vznikl v rámci bakalářské práce Katky Hanákové v Laboratoři řízení kolejových vozidel Mendelovy univerzity v Brně.
