Modul MTB-LED umožňuje připojení až 32 LED okruhů. Předpokládané využití je ovládání stacionárního osvětlení – pouliční osvětlení, osvětlení domů, budov atd.

Vlastnosti

• 32 samostatně řízených výstupů z PC.
• Proudový zdroj 20 mA pro každý výstup.
• V konfiguraci modulu u každého výstupu možnost samostatně nastavit PWM připojení proudového zdroje v rozsahu 1–255.
• Možnost zapojit více LED v jednom okruhu v sérii (typicky až 5 žlutých LED v okruhu).
• LED nepotřebují žádné další externí součástky – rezistory apod., do modulu se připojují přímo LED.
• Indikace funkčního/přerušeného okruhu zpět do PC.
• Napájení: 7–17 V DC.
• Softwarová adresa MTBbus (uložena v EEPROM).
• Náklady na výrobu modulu: ~750 Kč.
• Typická prodejní cena sestaveného a otestovaného kusu: 1200 Kč.

Srdcem modulu je procesor ATmega328p, který obsahuje všechny potřebné funkce pro řízení a komunikaci. Připojení LED, MTBbus a napájení je realizováno pomocí zásuvných šroubových svorkovnic. Napájení a MTBbus lze připojit na libovolný z konektorů J2 a J4. K ovládání LED výstupů jsou využity obvody TLC5940.

Příklad použití modulu

K výstupům se připojuje záporný pól LED, kladný pól je společný pro všechny LED (okruhy).

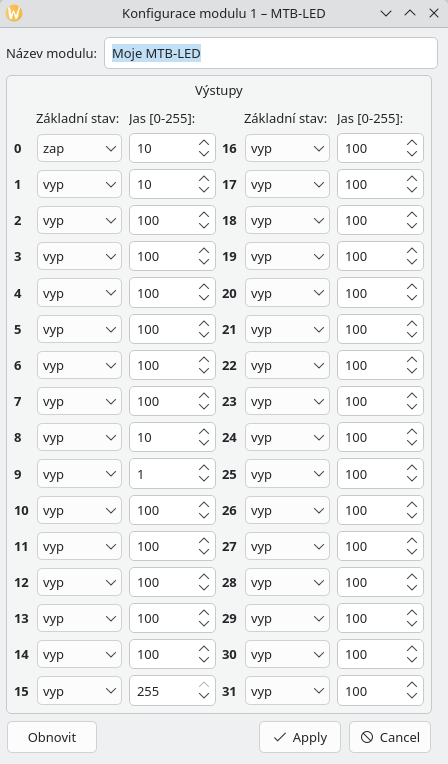

Konfigurace modulu

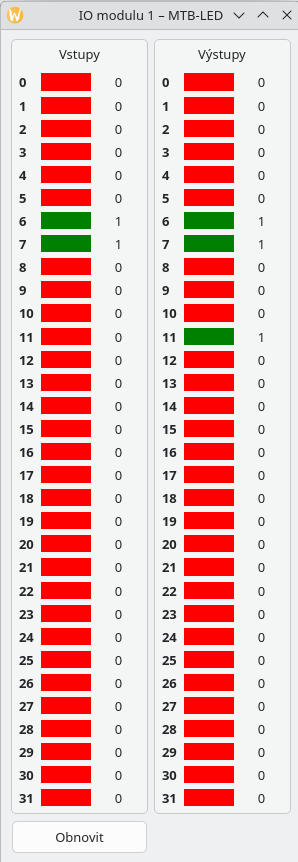

Stav modulu

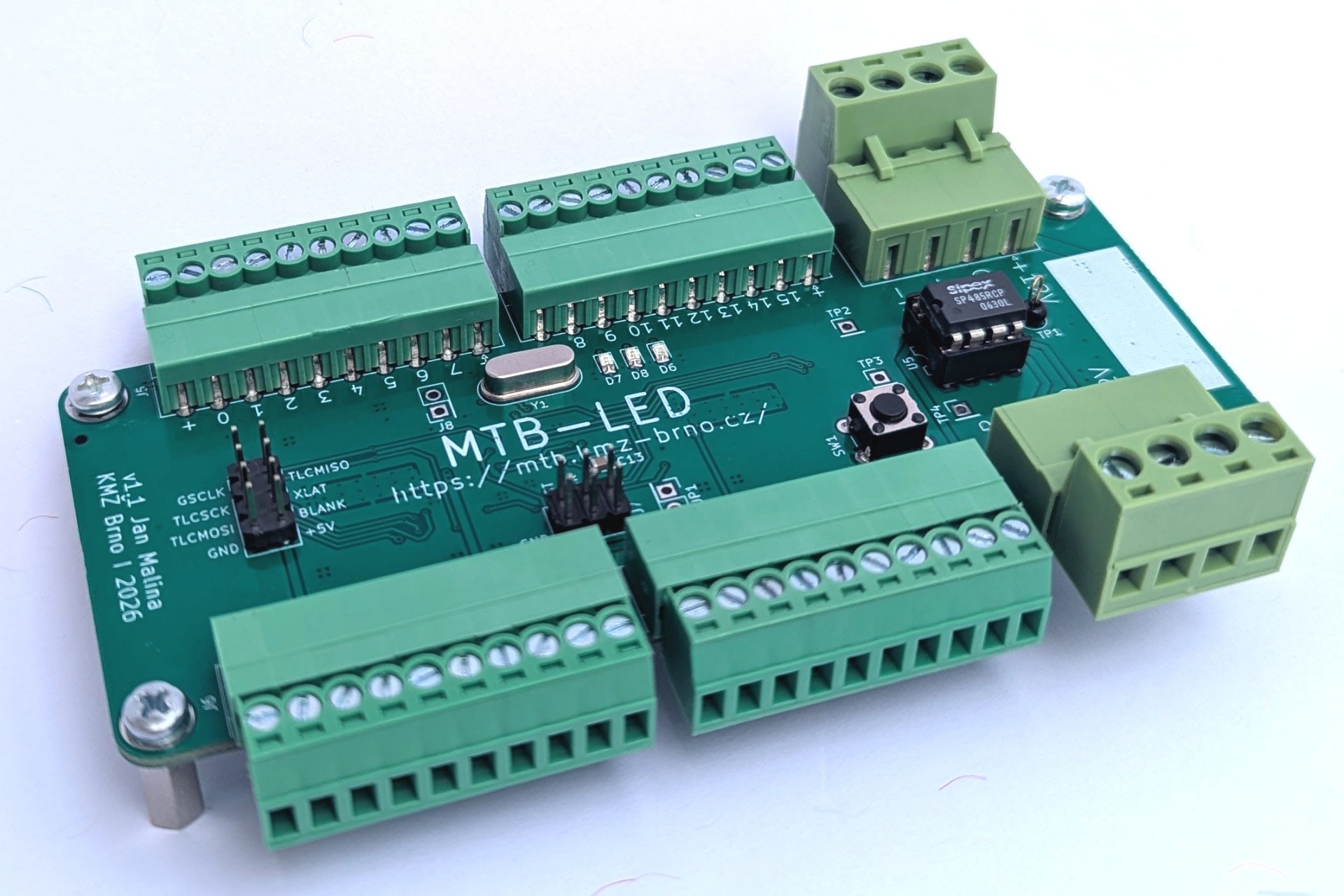

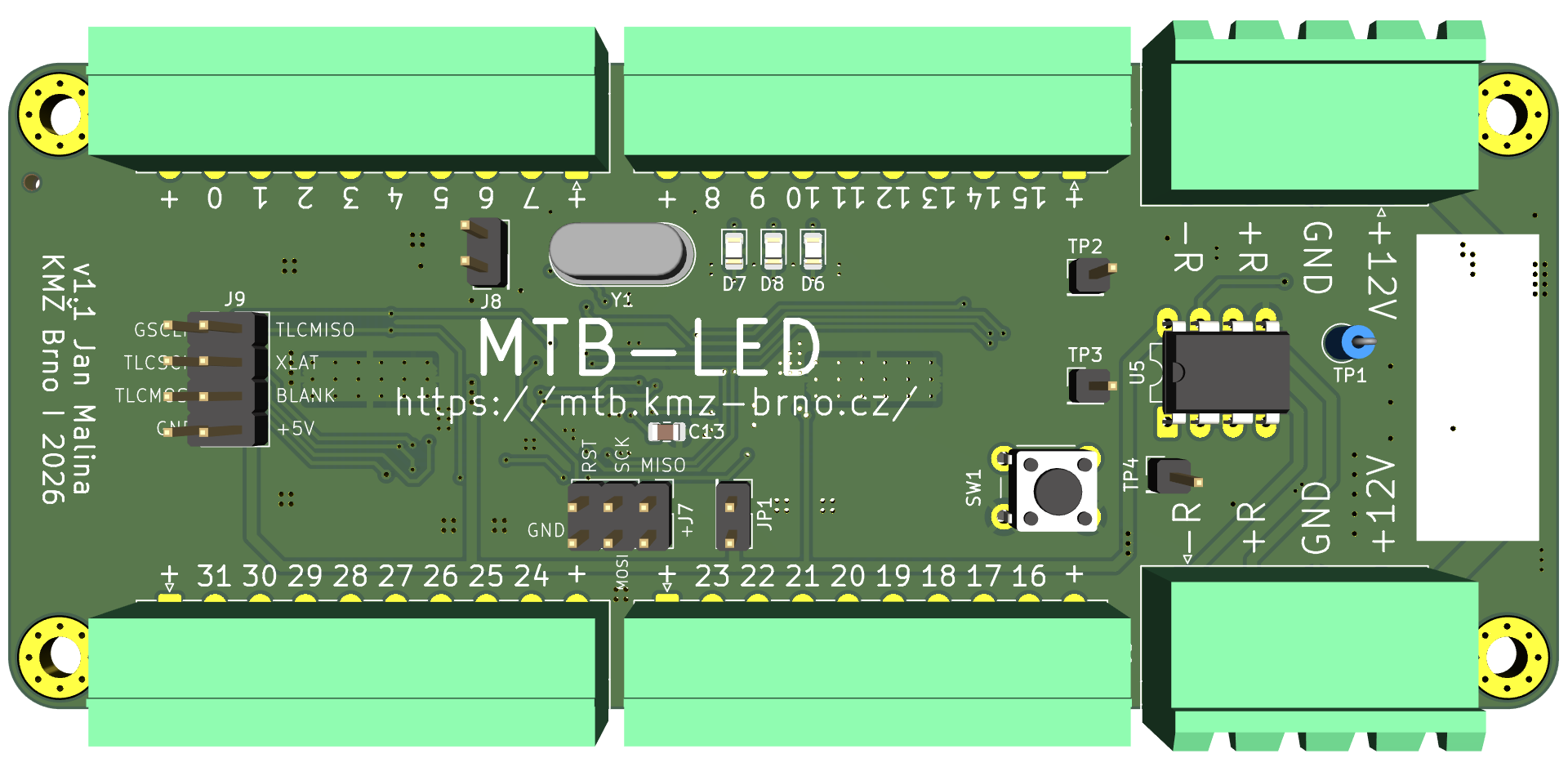

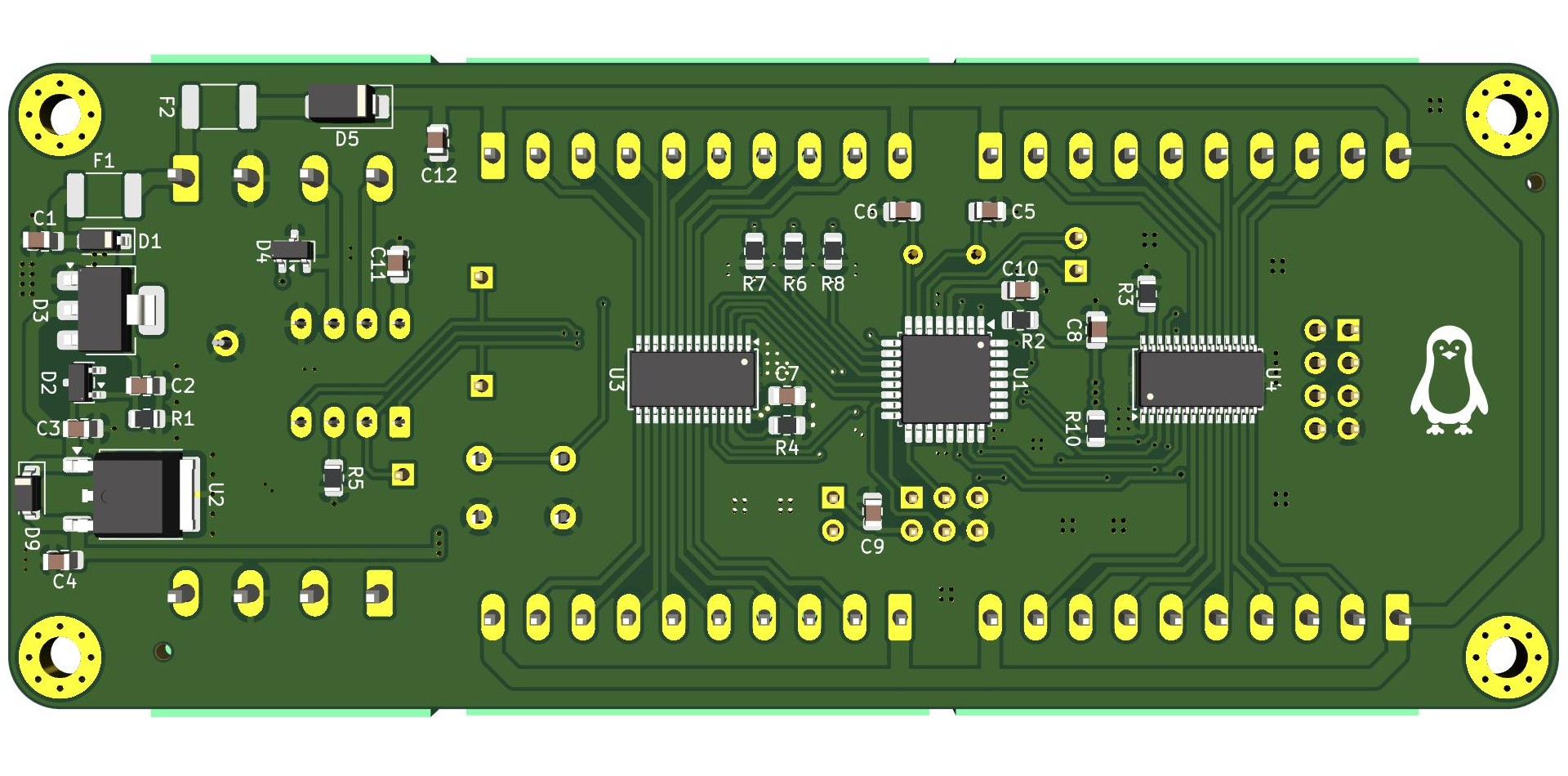

Ukázka modulu

Data

Veškerá výrobní data modulu jsou k dispozici pod otevřenou licencí.

• Schéma a deska plošných spojů
• Firmware

Nákladová rozvaha
